Posebna zasnova, ki je zelo primerna za prenos toplote med srednje- in nizkotlačnimi tekočinami, je ploščni izmenjevalnik toplote (PHE). Kadar je potreben bolj kompakten izdelek ali kjer je potrebna izmenjava toplote med visokotlačnimi tekočinami, se uporabljajo varjeni, polvarjeni in spajkani toplotni izmenjevalniki. Namesto cevi, ki teče skozi komoro, obstajata dve izmenjujoči se komori, ki sta običajno plitvi po globini in ju na največji površini deli valovita kovinska plošča. Kovinske plošče so stisnjene skupaj, da ustvarijo plošče, ki gredo v toplotni izmenjevalnik plošče in okvirja. Zaradi odpornosti proti koroziji, trdnosti in sposobnosti prenašanja visokih temperatur je nerjavno jeklo pogosto uporabljena kovina za plošče.

Parameter izdelka ploščnega izmenjevalnika toplote s tesnilom

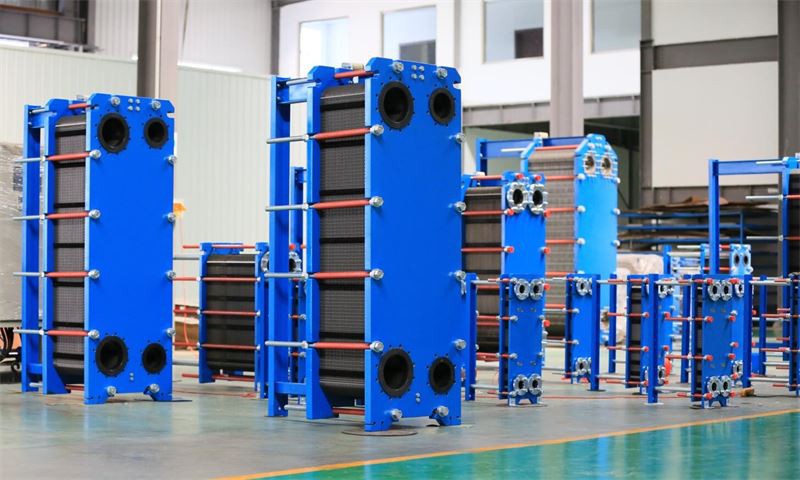

Postavka	GEA ploščni izmenjevalnik toplote
Znamka	Izdihnite
material plošče	Titan/nerjavno jeklo {{0}}.5 mm 0.6 mm 0.7 mm 0,8 mm 1 mm
tesnilni material	NBR HNBR EPDM HEPDM VITON FKM Silikon
material okvirja	Barvano ogljikovo jeklo ali nerjavno jeklo
barva okvirja	modra ali barva po meri
vrsto povezave	prirobnica ali navoj
standardna prirobnica	ANSI ASME BS BA JIS DIN GB ISO
zatezni vijak	M24 M30 M39
konstrukcijski tlak	najvišja 20mpa, najnižja 10Mpa
delovni pritisk	normalno 12,5Mpa
MOQ	1 komplet
Paket	ohišje iz polilesa
Garancija	eno leto
OEM	Možna zamenjava

Optimizacija ploščnih toplotnih izmenjevalcev

Za izboljšanje PHE je treba upoštevati dva ključna vidika, količino prenosa toplote in padec tlaka. Količino prenosa toplote je treba povečati, padce tlaka pa zmanjšati. Ker se v ploščnih toplotnih izmenjevalnikih uporabljajo valovite plošče, obstaja velik upor proti pretoku in velika izguba zaradi trenja. Zato je treba pri načrtovanju ploščnih izmenjevalnikov toplote upoštevati oba vidika. Za ploščne toplotne izmenjevalnike obstajajo številne korelacije in ševronski koti za široko paleto Reynoldsovih števil. Eden najpomembnejših dejavnikov pri prenosu toplote in padcu tlaka v ploščnih toplotnih izmenjevalnikih je geometrija plošče, vendar ta vidik ni natančno predpisan. Zaradi omejenega kanala med ploščami v toplotnih izmenjevalnikih z valovito ploščo obstaja visoka tlačna zmogljivost in tok vzdolž poti postane turbulenten. Zato v primerjavi z drugimi vrstami izmenjevalnikov toplote potrebuje večjo moč črpanja. Posledično sta zaželena večji prenos toplote in manjši padec tlaka. Za industrijsko uporabo, kjer je padec tlaka dejavnik, je zasnova ploščnega toplotnega izmenjevalnika ključnega pomena.

Paket
